ELAC Miracord PC 625
vollautomatischer Plattenspieler / -wechsler von 1973

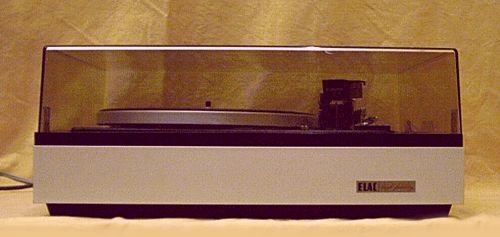

in stylischer weißer Kunststoffzarge ...
... mit schwarzem Unterboden und rauchgrauer Abdeckung (h: 18 b: 43,5 t: 36 cm).

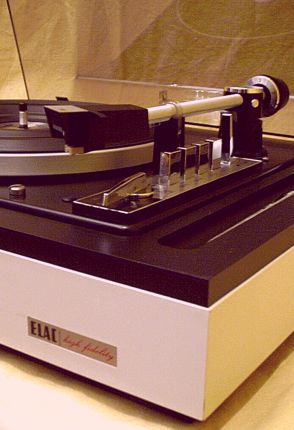

Auf dem Schildchen der Frontseite steht: "ELAC high fidelity"

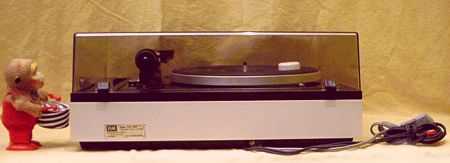

Glatte Rückseite mit Typschild und versteckt aus dem Untergrund kommenden
Anschlüssen: Mit den moderneren Cinch Stecker muss der ELAC an einen
Verstärker mit "Phono" Eingang angeschlossen werden. Bei Verstärkern ohne
"Phono" Eingang (z.B. modernere Kompaktanlagen) wird ein Vorverstärker benötigt.

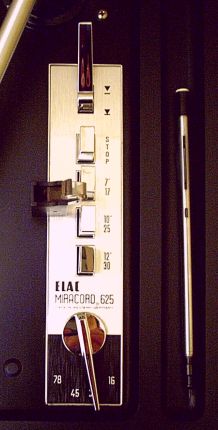

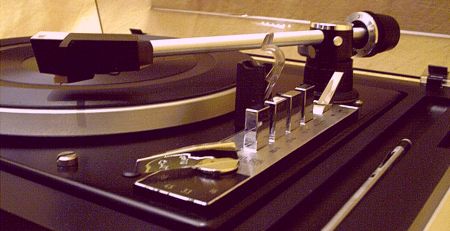

Die typische, einzigartige und sinnvolle "Miracord Klaviatur":
Vorne der Drehhebel für die Geschwindigkeit. Zum Starten wird der Knopf gedrückt,
der der aufgelegten Plattengröße entspricht: 7" (17cm), 10" (25cm) oder 12" (33cm)
- und dann startet der Plattenspieler automatisch. Mit dem vierten Druckknopf,
der Stopp-Taste, kann das Abspielen vorzeitig abgebrochen werden. Hinter den
Tasten ist der große Hebel für den Tonarmlift.
Das schwarzlackierte Metallchassis ist federnd in der Zarge gelagert.
In der Zarge ist rechts ein Ablagefach für Zubehör wie Plattenbürste
oder die Wechselachse. Das Abtastsystem ist ein SHURE M75-6S. Durch seine
Wendenadel und den 4 einstellbaren Geschwindigkeiten (16, 33, 45, 78 upm)
können Vinyl- und Schellackplatten abgespielt werden.

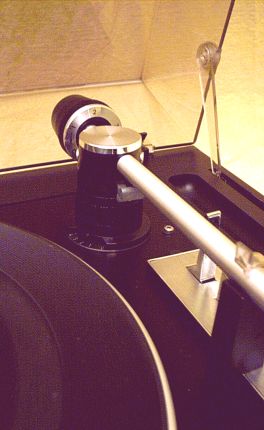

Im Sockel des Tonarmlagers kann die Anti-Skating Kraft eingestellt werden.

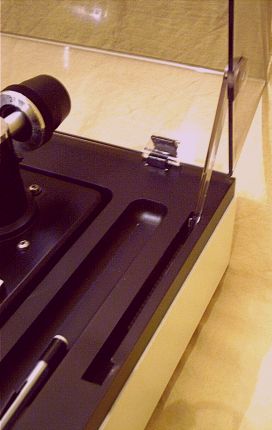

Die Haube wird in geöffnetem Zustand mit einem kleinen Plastikhebelchen
arretiert (rechts). Entlang vieler kleiner Rasterzähnchen kann die Haube in
verschiedenen Stellungen arretiert werden. Zum Schließen muss man den Hebel
mit dem Finger etwas anheben und etwa bis zur Hälfte der Nut führen.
Dann erst klappt die Haube wieder ganz zu.

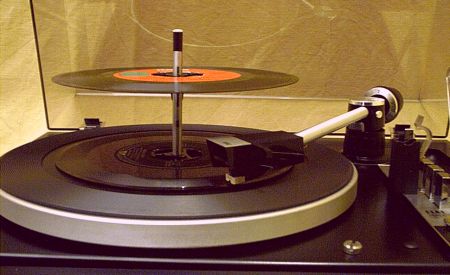

Mit der beiliegenden Wechselachse (Abwurfachse) kann dieses Gerät
auch als vollautomatischer Plattenwechsler betrieben werden. Bis zu
10 Platten (Singles oder LPs) werden dann automatisch nacheinander abgespielt.
Prospektansichten und ausführliche Beschreibung von 1973:
http://elac.pytalhost.com/elac73-1/elac73-16.jpg
http://elac.pytalhost.com/elac73-1/elac73-08.jpg
... und eine komplette Betriebsanleitung gibt es hier: http://elac.pytalhost.com/625
