ELAC Miracord 650 HiFi Studio
- ein vollautomatischer Plattenspieler / -wechsler von 1971/1972
in edler Teakholz-Zarge mit gebürsteter Metallblende ...
... Boden aus schwarzem Kunststoff und die Abdeckhaube in
rauchgrau (h: 18,5 b: 44,3 t: 35,8 cm). Die Haube hat keine Scharniere,
kann also nur im Ganzen vom Plattenspieler abgehoben werden.

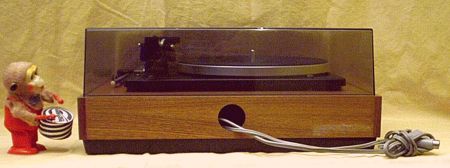

Die Rückseite mit einem großen Loch für die Anschlüsse:
Mit dem 5-polige DIN Stecker wird der Plattenspieler an einen Verstärker
mit "Phono"-Eingang angeschlossen. Bei Verstärkern ohne "Phono" Eingang
(z.B. modernere Kompaktanlagen) wird ein Vorverstärker benötigt.
Das schwarze Chassis des Drehtellers ist federnd auf der Zarge gelagert.
Besonders hübsch sind die metallenen Halterungen für Puck und Wechslerachse
auf der Zarge - Zubehör, das sonst irgendwo in Schubladen versauert.
Das Abtastsystem ist ein EXCEL QD-700 C-II mit Wendenadel für Vinyl und Schellack.

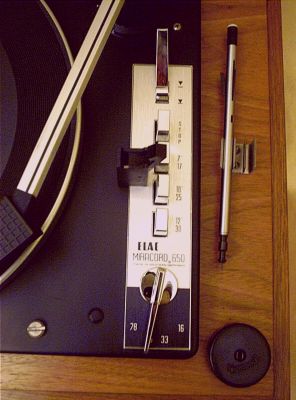

Die typische, einzigartige und sinnvolle "Miracord Klaviatur":
Vorne der Drehhebel für die 4 Geschwindigkeiten (16, 33, 45, 78 upm).
Zum Starten wird der Knopf gedrückt, der der aufgelegten Plattengröße
entspricht: 7" (17cm), 10" (25cm) oder 12" (33cm) - und dann startet
alles automatisch. Der vierte Druckknopf ist die Stopp-Taste, dahinter
der große Hebel für den Tonarmlift.
Bitte den schönen, gelochten Handhebel am Tonkopf beachten -
Leichtbau wie beim Jaguar Lenkrad...
Links: Die verchromte "Miracord Klaviatur" von oben betrachtet.
Rechts: Die Einstellung der Auflagekraft erfolgt ähnlich den DUAL Geräten
mit einem Einstellrad für die Federspannung. Das Gegengewicht wird mit einem
kleinen Knopf nach vorne und hinten gedreht. Im Sockel des Tonarmlagers kann
die Anti-Skating Kraft eingestellt werden.
Mit der beiliegenden Wechselachse (Abwurfachse) kann dieses Gerät
auch als vollautomatischer Plattenwechsler betrieben werden. Bis zu
10 Platten (Singles oder LPs) werden dann automatisch nacheinander abgespielt.
Beschreibung und technische Daten aus 1972er Prospekt:
http://elac.pytalhost.com/elac72/elac72-17.jpg
