"HiFi-Automatikspieler mit Wechseleinrichtung. Ein Laufwerk für HiFi-Kenner,
die auf der Zuverlässigkeit von Automatik und Wechseleinrichtung
bestehen. Der CS 1246 hat die Dual Belt Drive-Technik und zählt
in der Welt zu den bestausgestatteten Plattenspielern."
(DUAL Katalog von 1978)
DUAL 1246
edler, vollautomatischer Plattenspieler mit Riemenantrieb von 1978 in der
schnittigen, flachen DUAL Zarge mit dünnem Rand in Holzoptik.
(h: 14 b: 42,5 t: 37 cm)
Der große Plattenteller in LP-Format ist mit einer schwarzen Gummiauflage
versehen. Das schwarze Chassis ist federnd auf die Holzzarge gelagert.
Der Umschalthebel für die zwei Geschwindigkeiten (33 / 45 upm);
an dem silbernen Drehknopf wird die Geschwindigkeit justiert: "Pitch-Control"
Der große, längliche Hebelschalter vorne ist für die Start- und
Stop-Funktion. Der gerade Tonarm kann aber auch einfach von Hand
auf die Platte geführt werden, wobei der Motor automatisch startet.
Der kleine, silberne Drehknopf vor dem Tonarmlift ist für Einzel- oder
Endlosbetrieb, dabei wird die Platte am Ende immer wieder neu gestartet.
Das orangefarbene Licht des Leuchtstroboskopes sorgt für die
genaue Überwachung der momentanen Geschwindigkeit:
Im Bild sieht man die zweite Punktreihe von unten - für die 33er
Geschwindigkeit - "stillstehen". Für 45 Umdrehungen ist
die oberste Punktreihe zuständig. Die Punktreihen dazwischen sind für
Stromnetze von 60 Hz, also für uns nicht interessant.

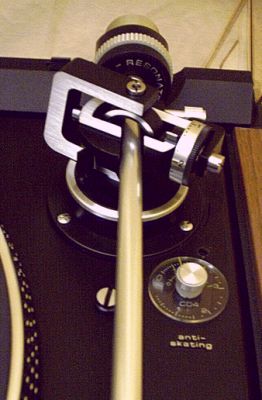

links: Schön gefräste Tonarmaufhängung und der Drehregler für Anti-Skating.
rechts: Der gute alte DIN-Stecker kann auch mit einem Adapter auf
moderne Cinch Anschlüsse versehen werden.
Dieses Gerät kann auch als vollautomatischer Plattenwechsler
betrieben werden: Es können bis zu 8 Schallplatten (Singles oder LPs)
mit einer Wechslerachse nonstop hintereinander abgespielt werden.
Neben dem Einsatz der Wechslerachse muss etwas am Tonkopf/
Abtastsystem eingestellt werden: Am hinteren Teil des Tonkopf sieht man
einen runden, silbernen Knopf, der bei Einzelabspielung auf "S" (single)
stehen muss. Im Wechslerbetrieb muss der Knopf auf "M" (multi) weisen.
Durch diesen Knopf wird das Abtastsystem etwas verkippt und dies gleicht den
Höhenunterschied aus, der bei einem größeren Plattenstapel entsteht.
siehe 1979er Prospektseite:
http://dual.pytalhost.eu/1979/dual79-17.jpg
