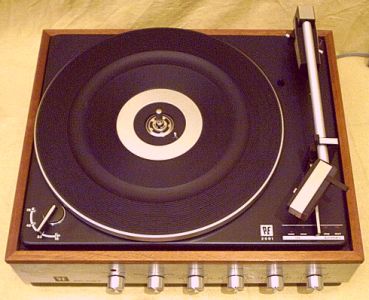

60er Jahre Stereoanlage von PERPETUUM EBNER:
Modell VHS 3 mit integriertem Verstärker und
vollautomatischem Plattenspieler PE 2001
sowie zwei WIGO Lautsprecherboxen


Plattenspieler in Echtholzfurnier (h: 17,5   b: 36   t: 32 cm)
mit 4 Geschwindigkeiten: 16 - 33 - 45 - 78 upm (linker Schalter)
Im Tonkopf ist eine Wendenadel eingebaut, die sowohl für Vinyl-
als auch für Schellackplatten geeignet ist. Dazu wird das kleine Hebelchen
am Rande des Tonkopfes in die richtige Stellung umgelegt.

Der Schalter für die Automatik ist rechts unter dem Tonkopf:
Legt man den Schalter ganz nach rechts auf START, so startet die Automatik:
Dabei wird zunächst vom Gerät geprüft, ob eine Schallplatte aufliegt und
welche Größe diese hat.  7", 10" und 12" Platten werden erkannt.
Dann bewegt sich der Tonarm zum Anfang der Platte hin.

Der Tonarmlift hat bei diesem Gerät eine ganz spezielle Lösung gefunden:
Um den Tonarm anzuheben ohne seine Position zu verändern (Pausenfunktion),
wird der Hebel um eine Stellung nach links bewegt. Daraufhin setzt sich die
gesamte Mechanik des Automatiktriebwerkes in Gang, nur um den Tonarm
ein Stück ohne seitliche Bewegung anzuheben.
Bevor man den Schalter daraufhin ganz nach links legt, um die Nadel wieder
abzusenken, sollte man 2-3 Umdrehungen abgewartet haben, damit sich die
Automatik wieder in ihrer Ruhestellung eingefunden hat.

Nichts für Hektiker also,
eher für Genießer solch feiner Technik!



Frontblende mit gebürsteter Edelstahlfront:

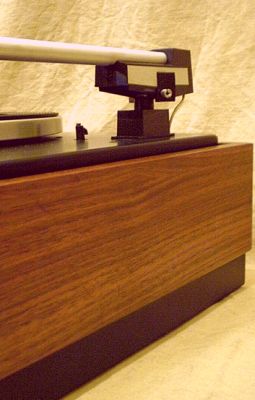

Der kleine Metallstift - rechts neben der Mittelachse - dient zur Erkennung
der Plattengröße und ob überhaupt eine Platte aufliegt.


Da die großen LP Schallplatten (12") randlich über den Plattenteller hinausragen,
werden sie mit diesem Taststift (zwischen Drehteller und Tonarmgelenk liegend) erkannt.

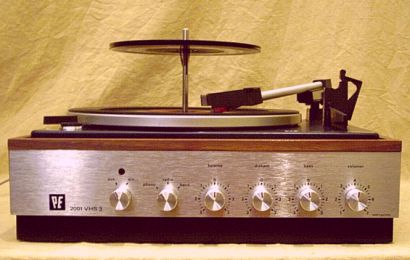

Wer will, kann dieses Gerät auch als vollautomatischen Plattenwechsler betreiben.
Bis zu 8 Platten (Singles oder LPs) werden dann automatisch nacheinander abgespielt


7",  10",  12"
Die drei Standard-Schallplattengrößen werden vom Gerät erkannt.


Auf der Rückseite sind die 5 Pol-DIN-Anschlüsse
für Radio und Tonband sowie für Boxenstecker.

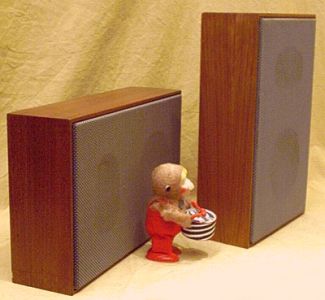

passende Lautsprecher-Boxen:
WIGO acoustic WBF 19 HiFi Boxen

Echtholzfurnier mit Frontblende aus silbergrauem Stoffgewebe
h: 22,5   b: 35   t: 9,5 cm


Ziemlich schwere, aber flache 2 Wege Boxen mit je einem Tief- und Hochtöner.
Diverse Halterungen auf der Rückseite für die Wandmontage hochkant oder quer;
können aber auch ins Regal gestellt werden;
mit zwei passende Anschlußkabel mit je 4,80m Länge.


Typschild auf der Rückseite der Lautsprecher:
"Gottlob Widmann +Söhne GmbH 7914 Pfuhl-Burlafingen
made in Germany DIN 45500
Nennscheinwiderstand 5 Ohm
Nennbelastbarkeit 20 Watt
Musikbelastbarkeit 30 Watt"
Größenvergleich unseres  Maskottchens  Ringo: 13,5cm
