vollautomatischer Direct Drive Plattenspieler P70
Baujahr 1978
Ein hochwertiger TECHNICS Konkurrent aus den Siebzigern ohne
eigentlichen Herstellernamen. Ähnliche Modelle wurden unter den Namen
NIKKO, TRANSONIC oder STRATO vertrieben.
Ein schwarzes Gehäuse mit leicht rauchgrauer Abdeckhaube
auf schockabsorbierenden Stellfüßen (h: 14 b: 45 t: 36 cm).
S-Förmiger Tonarm mit kugelgelagertem Drehpunkt.
Die Tonarmsteuerung für die Automatikfunktionen bedient ein kleiner
Hilfsmotor, der hörbar surrt, sobald "Start/Stop" betätigt wurde und
sich dann den Tonarm bewegt. Ein manuelles Bedienen ist gar nicht möglich.
Starten und Stoppen geht immer über die Automatikfunktion. Zwischendurch
kann man natürlich den Tonarm manuell vor oder zurück bewegen. Dabei hilft
auch der Tonarmlift hinten rechts.
Die Endabschaltung in der Auslaufrille erfolgt auf optischem Wege
mit einer Photozelle. Dadurch gibt es keine mechanische Belastung
am Tonarm während der Wiedergabe.

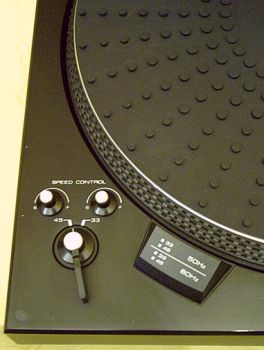

links: Der Umschalter für die zwei Geschwindigkeiten (33 & 45 upm),
darüber die "Speed Control" Regler für 33 und 45 Umdrehungen.
Der rechteckige Kasten ist die Stroboskoplampe, die mit orangenem
Licht die Markierungen auf dem Plattenteller-Rand anstrahlt, um die
Geschwindigkeit zu kontrollieren.
Im rechten Bild vorne ist der Start / Stop Schalter zu sehen, der auch
eine Einraststellung für den Endlosbetrieb hat.
Dahinter ist der Schalter für die Vorwahl der Plattengröße,
damit der Tonarm weiß, wo er hin soll (7", 10", 12").
Das Anschlusskabel hat den für die Zeit üblichen 5 poligen DIN Stecker.
Und noch ein paar technische Daten:
Plattenteller: Aluminium Spritzguß 30 cm mit Strobomarkierungen
Motor: Direktantrieb über elektronisch gesteuertem Servo-Motor
Drehzahl: Feinregulierung ± 5%
Gleichlaufschwankungen: 0,04%
Tonarm: Rohrarm S-Form mit Antiskating Vorrichtung
Einstellung der Nadelauflage: 0,5-4 p
|
