"Verstärkerleistung und Bedienungskomfort kombinieren sich zur
vorbildlichen Programmquelle. Das besondere Merkmal der HS 141 ist
ihre excellente Klangfülle in High-Fidelity. Qualität für Kenner,
die Schallplatten nicht nur hören, sondern genießen."
(aus dem DUAL Katalog 1977)

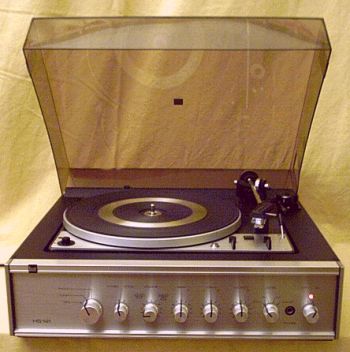

HiFi-Stereo-Heimanlage
DUAL HS 141
- ein feines Gerät ca. 1977 gebaut:
Ein vollautomatischem Plattenspieler / -wechsler DUAL 1225 mit einem
hochwertigen, integrierten Verstärkerteil (2x15 Watt Musikleistung)
und ein Paar großen Lautsprecherboxen DUAL CL 116.


Rauchbraune Abdeckhaube mit Haubenautomatik auf Korpus in Nussbaumfurnier
mit vorderer Blende aus gebürstetem Edelstahl (h: 19   b: 42   t: 39 cm).

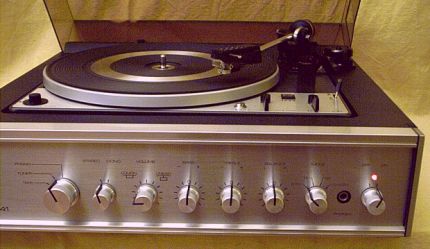

Frontblende mit Einstellmöglichkeiten, v.l.n.r.:
- Eingangswahlschalter für Phono und zwei weitere Geräte
- Schalter Stereo / Mono
- Lautstärke mit zuschaltbarer Loudnessfunktion
- Bass-, Treble- und Balance-Regler
- Quadroeffektschalter zur Regelung eines zweiten Boxenpaares
- Kopfhöreranschluss für großen Klinkenstecker
- Ein/Aus-Schalter


Der Plattenspieler ist federnd auf einem schwarz-silbernen Metallchassis gelagert.
Am linken vorderen Rand des Chassis befindet sich der Pitch Regler zur
Feinregulierung der Geschwindigkeit (Tonhöhenabstimmung),
unterhalb des Tonarms der linke schwarze Hebel zum Starten und Stoppen
der Plattenspieler-Automatik, der rechte für die Geschwindigkeitswahl (33 - 45 upm).


Rechts hinten neben dem Tonarm ist der Regler für Anti-skating,
daneben die Befestigung für den Singles-Puck und die Wechslerachse.


Die Wechselachse wird bei Bedarf aufgesteckt, dann können
mehrere Platten automatisch nacheinander abgespielt werden (auch LPs!).

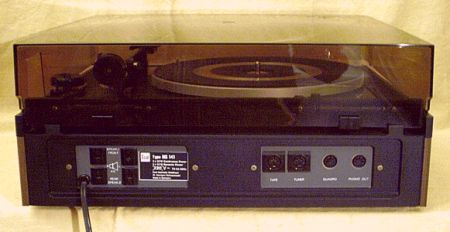

Anschlußmöglichkeiten an den Verstärker:
2 Boxenpaare: die oberen Anschlüsse sind für die "Hauptboxen".
DIN Buchsen zum Anschluss weiterer HiFi-Geräte (CD, Tape, Tuner, etc.)
Phono Ausgang um den Plattenspieler an einem anderen Verstärker anzuschließen
Anschluss für Quadrofonie-Decoder-Verstärker

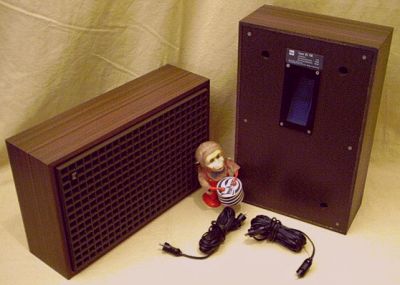

DUAL  CL 116
Regalboxen zum Stellen oder Wandbefestigung im Quer- oder Hochformat -
das DUAL Schildchen kann dafür um 90 Grad gedreht werden.
Holzdekor mit Kunststoffabdeckung in braun (h: 36,5   b: 23   t: 11 cm)


siehe 1977er Prospektseite:
http://dual.pytalhost.eu/1977-1/dual77-78-79.jpg
Danke an:
http://wegavision.pytalhost.com/
Größenvergleich unseres  Maskottchens  Ringo: 13,5cm
